Proč je tkanina z uhlíkových vláken ideální pro lehké konstrukční komponenty?

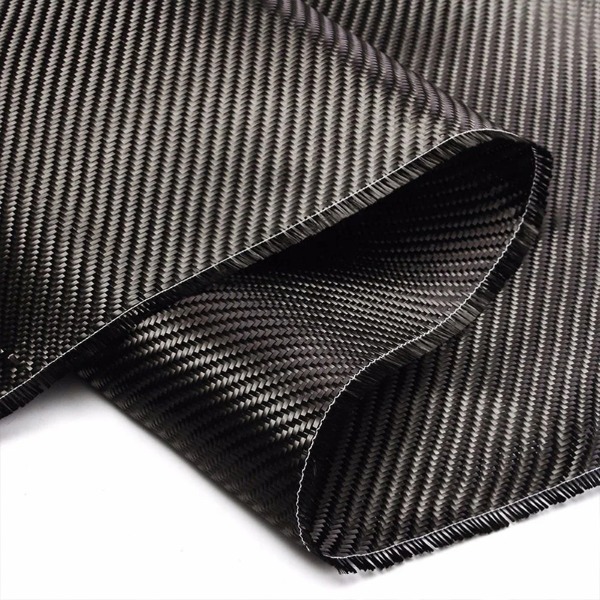

Při hledání materiálů, které snižují hmotnost bez obětování mechanického výkonu, inženýři postupně přešli od kovů k pokročilým kompozitům. Mezi tyto tkanina z uhlíkových vláken vyniká jako primární výztuž pro lehké konstrukční díly. Tato tkanina sestávající z nekonečných uhlíkových vláken nabízí kombinaci nízké hustoty, vysoké pevnosti v tahu a výjimečné tuhosti. Když je zabudován do polymerní matrice, stává se páteří komponent používaných v letectví, automobilovém průmyslu, sportovním vybavení a stavebnictví.

Pochopení, proč je tkanina z uhlíkových vláken tak účinná, vyžaduje podívat se na její základní vlastnosti, na to, jak se srovnává s konvenčními materiály a jak lze její architekturu přizpůsobit konkrétním podmínkám zatížení.

Strukturální logika za látkou z uhlíkových vláken

Konstrukční komponenty musí odolávat ohybu, kroucení, tahu a tlaku s minimálním průhybem. Snížení hmotnosti zvyšuje efektivitu: menší setrvačnost, nižší spotřeba paliva a snadnější manipulace. Tkanina z uhlíkových vláken toho dosahuje třemi klíčovými vlastnostmi:

• Vysoká specifická tuhost – Tuhost na jednotku hustoty je několikanásobně vyšší než u oceli nebo hliníku.
• Přizpůsobitelná anizotropie – Pevnost a tuhost lze orientovat podél zatěžovacích drah výběrem vzorů vazby a sekvencí stohování vrstev.
• Tolerance chyb – Tkanina distribuuje lokalizované trhliny napříč více vlákny, čímž zabraňuje náhlému selhání.

Na rozdíl od jednosměrné pásky, která poskytuje tuhost v jednom směru, tkanina z uhlíkových vláken nabízí vyvážené vlastnosti v rovině tkaniny. Díky tomu je zvláště vhodný pro tenkostěnné konstrukční skořepiny, sendvičové panely a součásti se složitým zakřivením, kde zatížení přichází z více směrů.

Srovnávací materiálové vlastnosti

Abychom ocenili výhodu tkaniny z uhlíkových vláken, je užitečné přímé srovnání s tradičními konstrukčními materiály. Níže uvedená tabulka shrnuje normalizované mechanické indikátory. Všimněte si, že přesné hodnoty se liší podle typu vlákna, struktury vazby a systému pryskyřice, ale relativní polohy zůstávají konzistentní.

Jak je znázorněno, tkanina z uhlíkových vláken poskytuje poměr tuhosti k hmotnosti zhruba 8 až 10krát vyšší než ocel. V praxi může konstrukční nosník vyrobený z tkaniny z uhlíkových vláken vážit o 70–80 % méně než ocelový nosník se stejnou tuhostí v ohybu. Navíc jeho odolnost proti únavě při cyklickém zatěžování daleko převyšuje odolnost kovů, což je kritické pro pohyblivé konstrukce, jako jsou robotická ramena, ovládací plochy letadel nebo rámy jízdních kol.

Architektonická všestrannost: Vazby a formy

Jedním z nejsilnějších argumentů pro použití tkaniny z uhlíkových vláken je široká škála dostupných vzorů vazby. Každý vzor ovlivňuje splývavost, tok pryskyřice a mechanickou izotropii.

U lehkých konstrukčních dílů jsou často preferovány keprové a atlasové vazby, protože se snadno přizpůsobují formám, aniž by se mačkaly. To zajišťuje jednotný objemový podíl vláken a minimalizuje tvorbu dutin. Kromě toho vlastní zvlnění (vlnění) tkané látky mírně snižuje pevnost v tlaku ve srovnání s jednosměrnou páskou, ale výrazně zlepšuje odolnost proti poškození nárazem a manipulaci během pokládání.

Optimalizace zátěžového případu s látkou z uhlíkových vláken

Designéři volí tkaninu z uhlíkových vláken nejen pro úsporu hmotnosti, ale také pro směrovou účinnost. Například:

• Konstrukce s převahou ohybu (např. ramena dronu, protetické končetiny): Umístěte látkové vrstvy s vlákny orientovanými v úhlu 0° a ±45°, abyste vyrovnali podélnou tuhost a odolnost proti smyku.
• Hřídele zatížené torzí (např. hnací hřídele, listy rotoru): Použijte ±45° šikmou tkaninu nebo kombinované vrstvy obruče a šroubovice.
• Panely náchylné k nárazům (např. podlahy závodních vozů, ochranná pouzdra): Vrstva saténově tkané látky s tenkým prokládáním termoplastických tvrzených vrstev.

Protože tkanina z uhlíkových vláken je k dispozici ve středním modulu, vysokém modulu a standardním modulu, tuhost lze jemně doladit bez změny geometrie. Tento modulární přístup zabraňuje nadměrnému inženýrství a snižuje plýtvání materiálem.

Výrobní kompatibilita

Dalším důvodem, proč tkanina z uhlíkových vláken dominuje lehkým konstrukčním komponentům, je její kompatibilita se zavedenými výrobními procesy. Mezi klíčové metody patří:

• Prepreg Layup autoklávové vytvrzování – Nejvyšší kvalita pro letectví a kosmonautiku. Tkanina se dodává předimpregnovaná pryskyřicí, která nabízí přesné zarovnání vláken.
• Mokré položení / položení rukou - Vhodné pro velké, jednorázové díly, jako jsou lopatky větrných turbín nebo zakázkové automobilové díly.
• Přetlačování pryskyřice (RTM) – Tkanina se vloží za sucha do uzavřené formy, poté se vstříkne pryskyřice. Vynikající pro středně sériovou výrobu s dobrou povrchovou úpravou.
• Vakuová infuze – Ideální pro velké kompozitní panely; tkanina funguje jako proudící médium a zajišťuje rovnoměrné rozložení pryskyřice.

Každá metoda využívá schopnost tkaniny udržovat rovnoměrnou tloušťku, odolávat praní vláken (pohybu během vstřikování pryskyřice) a poskytovat předvídatelné mechanické vlastnosti. Ve srovnání s náhodně matným skleněným vláknem nebo nasekaným uhlíkovým vláknem nabízí tkaná tkanina z uhlíkových vláken vyšší designovou jistotu.

Ekonomické aspekty a aspekty životního cyklu

Zatímco tkanina z uhlíkových vláken má vyšší cenu surovin než kovy nebo skleněná vlákna, její hodnota životního cyklu u lehkých konstrukčních součástí je často lepší. Snížená hmotnost vede k nižší spotřebě energie v pohyblivých aplikacích. U statických konstrukcí, jako jsou mosty nebo robotické portály, umožňují lehčí komponenty menší nosné rámy a levnější základy.

Kromě toho je oprava poškozených tkaninových laminátů z uhlíkových vláken možná pomocí záplatového lepení nebo vstřikování pryskyřice, což prodlužuje životnost. Dospěly technologie recyklace (pyrolýza, solvolýza), které umožňují získat čistou tkaninu z uhlíkových vláken z komponent na konci životnosti pro použití v nekritických aplikacích. Tento kruhový potenciál posiluje pozici materiálu v průmyslových odvětvích zaměřených na udržitelnost.

Omezení a konstrukční opatření

Žádný materiál není dokonalý. Inženýři musí uznat specifická omezení látky z uhlíkových vláken:

• Režim křehkého selhání – Na rozdíl od poddajnosti kovu může být lom kompozitu náhlý. Návrh vyžaduje bezpečnostní faktory a redundanci.
• Galvanická koroze – Přímý kontakt s hliníkem nebo ocelí ve vlhkém prostředí způsobuje galvanickou korozi. Elektrické izolační vrstvy jsou povinné.
• Tepelná vodivost – Uhlíková vlákna jsou elektricky a tepelně vodivá, což může vyžadovat izolaci v elektronických nebo kryogenních aplikacích.
• Okrajové těsnění vrstvy – Okraje surové látky se mohou třepit; oříznuté lamináty potřebují těsnění, aby se zabránilo pronikání vlhkosti.

Když jsou tyto faktory náležitě zohledněny, tkanina z uhlíkových vláken zůstává bezkonkurenční volbou pro lehké konstrukční součásti.

Závěr

Tkanina z uhlíkových vláken poskytuje jedinečnou nabídku pro lehké konstrukční součásti: vynikající tuhost na hmotnost, navrhovatelnou anizotropii, vícenásobné výpletové architektury a kompatibilitu se standardními kompozitními procesy. Zatímco počáteční náklady a křehké selhání vyžadují pečlivé inženýrství, výhody snížení hmotnosti, únavové životnosti a přizpůsobitelnosti konvenčním kovům nebo tkaninám ze skleněných vláken nedosahují.

FAQ

Q1: Lze použít látku z uhlíkových vláken pro nosné konstrukční díly bez kovové výztuže?
Ano. Mnoho nosných součástí, jako jsou podlahové nosníky letadel, monokoky závodních vozů a robotická ramena, jsou vyrobeny výhradně z kompozitních látek z uhlíkových vláken. Správná konstrukce a tloušťka vrstvy jsou zvoleny tak, aby zvládly očekávané zatížení bez kovových vložek. Kovové tvarovky se někdy přidávají na šroubové spoje, aby se snížila koncentrace napětí v ložisku.

Q2: Je tkanina z uhlíkových vláken tužší než hliník nebo ocel?
V absolutních číslech je tkanina z uhlíkových vláken se standardním modulem (tuhost ~70 GPa) méně tuhá než ocel (~200 GPa), ale tužší než hliník (~69 GPa). Vzhledem k nízké hustotě (1,6 vs. 2,7 g/cm³ u hliníku) je však jeho specifická tuhost (tuhost/hustota) zhruba třikrát vyšší než u hliníku a osmkrát vyšší než u oceli. U návrhů s kritickou hmotností je díky tomu tkanina z uhlíkových vláken efektivně „tužší na kilogram“.

Q3: Vyžaduje tkanina z uhlíkových vláken speciální nástroje pro řezání a vrtání?
Ano. Standardní ocelové nástroje se rychle opotřebovávají. Pro suchou tkaninu se doporučují keramické nebo tvrdokovové nůžky. U vytvrzených laminátů jsou nutné diamantem potažené vrtáky a otřepy, aby se zabránilo delaminaci. Vakuové odsávání se doporučuje, protože uhlíkový prach je elektricky vodivý a může poškodit elektroniku.

Q4: Jak se chová tkanina z uhlíkových vláken při vysokých teplotách?
Samotné vlákno si uchovává pevnost nad 1000 °C v inertní atmosféře, ale polymerní matrice (typicky epoxidová) omezuje provozní teplotu na 80–180 °C pro standardní pryskyřice. Vysokoteplotní pryskyřice (bismaleimid, polyimid) rozšiřují rozsah na 230–300 °C. Pro aplikace nad 300 °C lze použít tkaninu z uhlíkových vláken s keramickými matricemi (kompozity CMC).

Q5: Lze látku z uhlíkových vláken bezpečně připevnit ke kovovým konstrukčním součástem?
Ano, ale s opatrností. Mezi tkaninu z uhlíkových vláken a kov je často umístěna vrstva izolační tkaniny ze skleněných vláken, aby se zabránilo galvanické korozi. Lepení pomocí strukturální epoxidové pryskyřice je pevnější než mechanické upevnění spojů mezi kompozity a kovy za předpokladu, že je kovový povrch řádně připraven (otryskání, silanové spojovací prostředky).
